准备工作

一台可联网操作的电脑

一台带网口的远程透传网关及博达远程透传配置工具（网关以V900单网口为例）

网线一条，用于实现网络连接

一台西门子S7-200 SMART PLC及其编程软件

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口

第一步

联网方式配置步骤

1.将网关通电，用网线将网关和电脑进行连接

2.打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPY41)，再进入属性里按照图中IP输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

控制面板-配置静态IP

3.在浏览器输入后进行登录，tp官网下载最新版本安装选择相应的联网方式

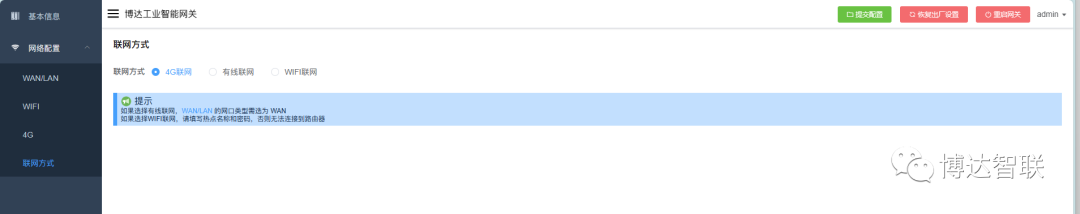

注：须先在网络配置-联网方式处选择对应的联网方式后再去配置

博达工业智能网关工具-网络配置-联网方式

4.网关有三种网络配置方式(注：根据联网方式选择对应的配置)

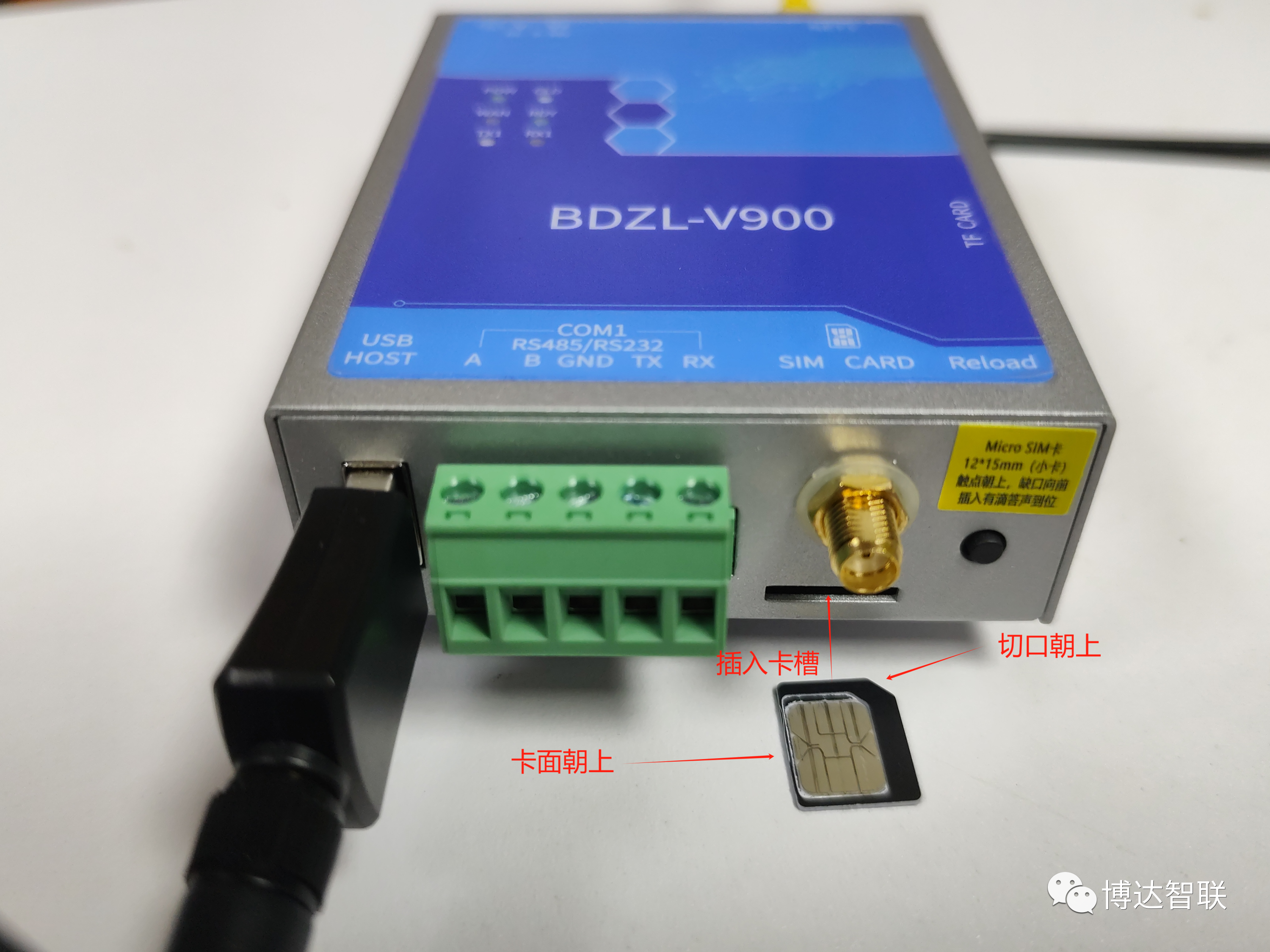

4G联网：出厂默认设置， tp官方下载安卓最新版本只需按照下方示意图插入即可

V900-SIM卡槽插卡示意图

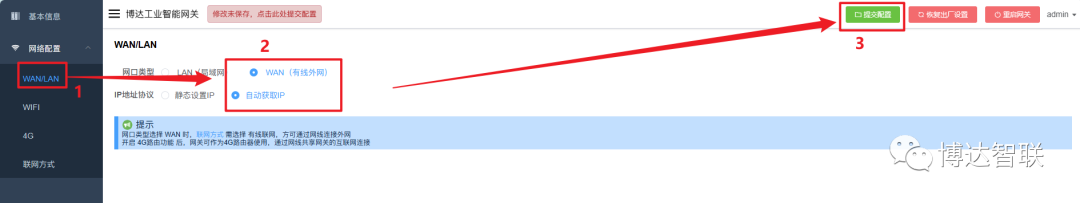

有线联网：网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP

博达工业智能网关工具-网络配置-WAN/LAN

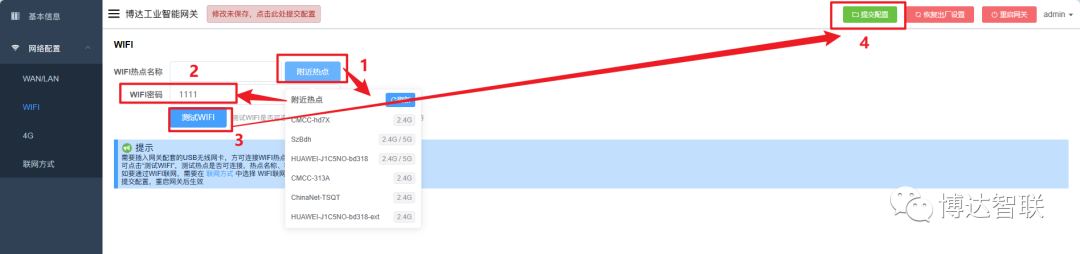

WIFI联网：直接搜寻附近热点选择连接后输入密码，提交配置后重启网关即可

博达工业智能网关工具-网络配置-WIFI

第二步

远程透传配置工具步骤

下载远程透传工具后进行登录

选择网络透传协议后点击连接网关按钮即可完成远程透传

远程透传配置工具

第三步

PLC编程软件配置步骤

PLC通过网线连接网关，电脑下载并打开PLC编程软件

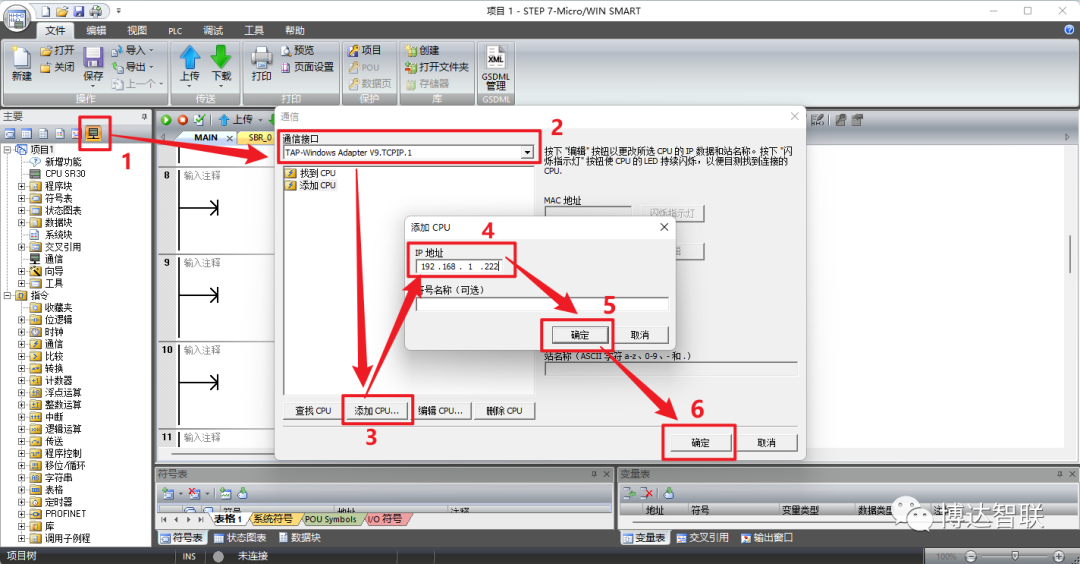

在通信弹框中选择通信接口为网口TAP V9

点击添加CPU，将PLC上的IP地址输入在弹框中

PLC编程软件-建立通信

第四步

程序远程上下载/监控步骤

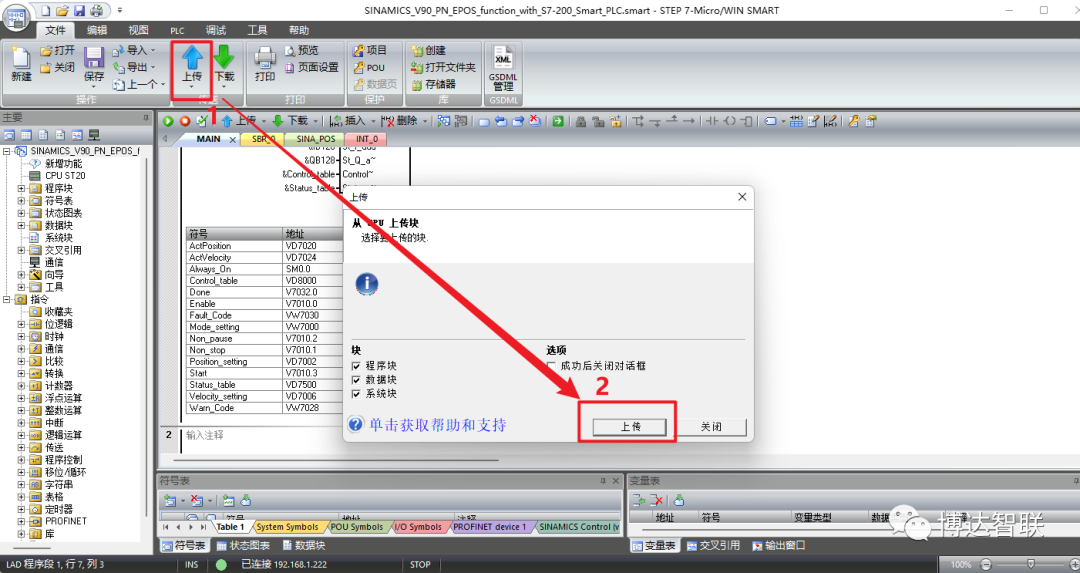

点击上传，远程将PLC程序上传至电脑

PLC编程软件-写入程序实现上传

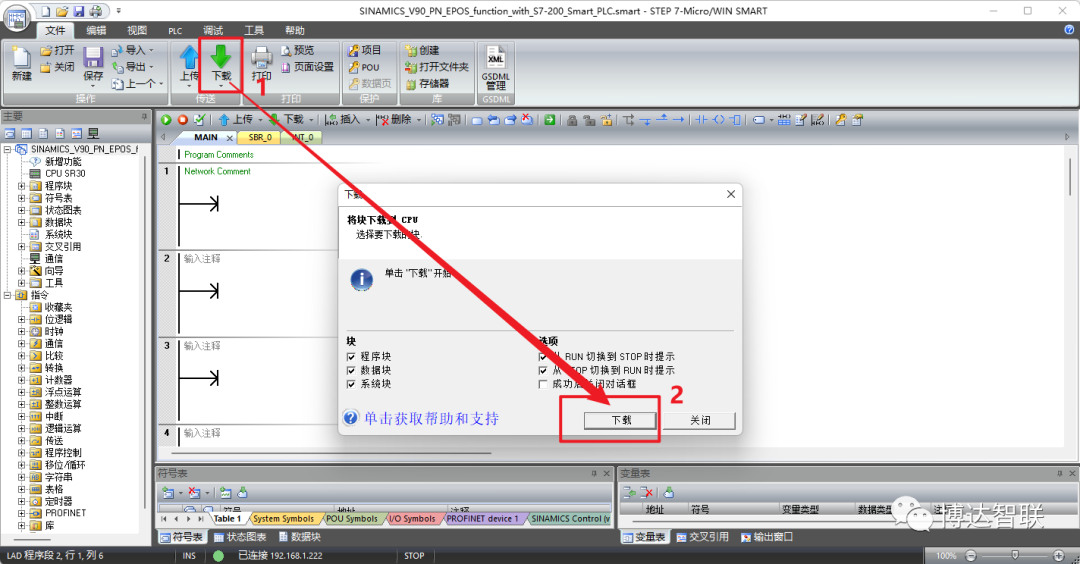

2. 选择下载，远程下载程序至PLC

PLC编程软件-下载程序至电脑

3. 点击调试，实现远程实时监控PLC的运行状态

PLC编程软件-远程监控程序
